Termékleírás
A dobszárító egyfajta belső fűtési vezetési típusú forgó folyamatos szárító berendezés. A forgó dob áthalad az anyagvályún a dob alján, közepén vagy tetején, egy bizonyos vastagságú anyagfilmhez tapad, a hőhordozón keresztül felmelegíti a dob külső falát, majd az anyagfilmhez vezet, így az anyagfilmben lévő nedvesség gyorsan elpárolog, párátlanít, és az indukált huzatú ventilátoron keresztül távozik. A kiszáradt anyagot a kaparóberendezés lekaparja a dobról, majd a szárazanyagot a szállítócsiga szállítja ki.
2.Jellemzők
◆Mivel a dob belső vezetésű közvetlen fűtést alkalmaz, a hőhatékonyság magas. Az összes hőt a dobfilm nedvességtartalmának elpárologtatására használják fel, és a hőhatékonyság elérheti a 80% ~ 90% -ot.
◆A takarmánykoncentráció, a film vastagságának, a közeg hőmérsékletének, a dob sebességének stb. beállításával a dobszárító szárítási hatékonysága módosítható, hogy alkalmazkodjon a különféle anyagok szárításához és a különböző gyártási követelményekhez.
◆ Az anyag szárítási ciklusa általában csak 10-15 másodperc, és a szárítási sebesség gyors.
◆Mivel a dob falára felvitt film nagyon vékony, általában 0,3–1,5 mm, a fólia felülete 10–50 kg.H20/m?.h párolgási sebességet képes fenntartani.
◆ Az egydobos vagy kétdobos forma a követelményeknek megfelelően tervezhető; vannak belső dob típusú vagy köpeny típusú fűtőszerkezetek: az anyagok rozsdamentes acél, öntött acél, szénacél krómozás stb.;
◆Gőz vagy termikus olajos fűtési mód választható.
◆Az anyagjellemzőknek megfelelően különböző anyagelosztási struktúrákat alkalmaznak; vannak felső vagy alsó kaparási módszerek; a kaparók rugalmas kaparók vagy kemény kaparók, a beállítási módszerek pedig kézi vagy pneumatikus szerkezetek.
◆Az opcionális tartozékokat, például adagolószivattyúkat, keverőket, ürítőgépeket, porgyűjtőket, mosótornyokat stb. az igényeknek megfelelően választjuk ki.
3. Alkalmazási mezők
Alkalmas folyékony vagy viszkózus anyagok szárítására olyan iparágakban, mint a vegyipar, festékipar, gyógyszeripar, élelmiszeripar, szennyvíz, élesztő stb.
4. Műszaki előírások
|
Specifikáció |
Dob mérete |
Hatékony fűtési terület m2 |
Szárítási kapacitás |
Gőzfogyasztás kg/h |
Motor teljesítmény kw |
Méretek mm |
Súly kg |
|
TG-600 |
Φ600×800 |
1.12 |
40-70 |
100-175 |
2.2 |
1700×800×1500 |
850 |
|
TG-700 |
Φ700×1000 |
1.65 |
60-90 |
150-225 |
3 |
2100×1000×1800 |
1210 |
|
TG-800 |
Φ800×1200 |
2.26 |
90-130 |
225-325 |
4 |
2500×1100×1980 |
1700 |
|
TG-1000 |
Φ1000×1400 |
3.30 |
130-190 |
325-475 |
5.5 |
2700×1300×2250 |
2100 |
|
TG-1200 |
Φ1200×1500 |
4.24 |
160-250 |
400-625 |
7.5 |
2800×1500×2450 |
2650 |
|
TG-1400 |
Φ1400×1600 |
5.28 |
210-310 |
525-775 |
11 |
3150×1700×2800 |
3220 |
|
TG-1600 |
Φ1600×1800 |
6.79 |
270-400 |
675-1000 |
11 |
3350×1900×3150 |
4350 |
|
TG-1800 |
Φ1800×2000 |
8.48 |
330-500 |
825-1250 |
15 |
3600×2050×3500 |
5100 |
|
TG-1800A |
Φ1800×2500 |
10.60 |
420-630 |
1050-1575 |
18.5 |
4100×2050×3500 |
6150 |
Sematikus diagram

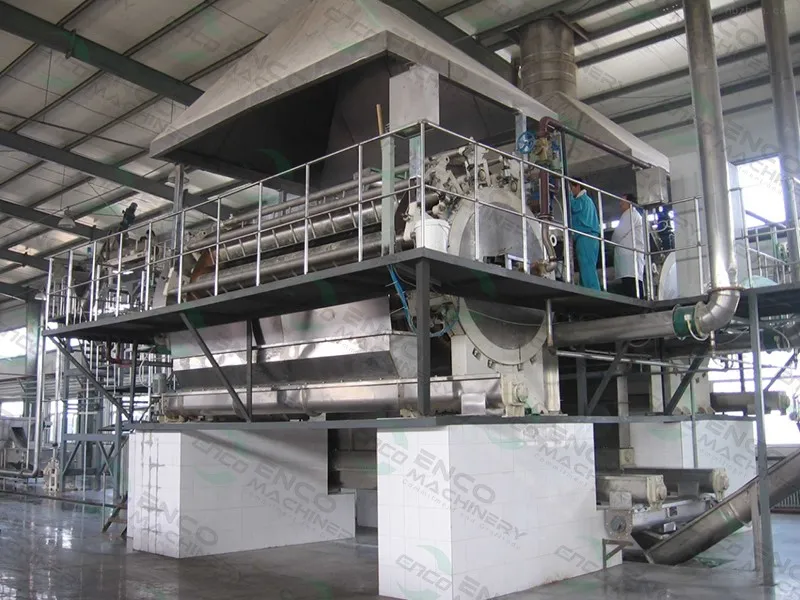

Projekt fotó referencia
